BSC120N03MSGATMA1
Power MOSFET, N Channel, 30 V, 39 A, 0.01 ohm, PG-TDSON, Surface Mount

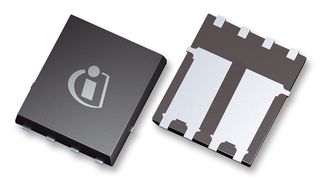

Az ábra csak illusztráció. Tekintse meg a termékleírást.
GyártóINFINEON
Gyártói cikkszámBSC120N03MSGATMA1
Rendelési kód1775468
más névenBSC120N03MS G, SP000311516
Műszaki adatlap
17 053 Van Raktáron
Többre van szüksége?
Kiszállítás 1–2 munkanapon belül
Standard kiszállítás a 17:00 előtt leadott rendelésekre
| Mennyiség | |
|---|---|
| 1+ | 177,390 Ft |
| 10+ | 130,815 Ft |
| 100+ | 103,275 Ft |
| 500+ | 74,925 Ft |
| 1000+ | 67,230 Ft |
| 5000+ | 61,965 Ft |
Adott egységre meghatározott ár:Each
Legalább: 1
Több: 1
177,39 Ft (ÁFA nélkül)
Cikkszám /Tétellel kapcsolatos megjegyzés hozzáadása
Hozzáadva a megrendelési igazolásához, a számlához és a szállítólevélhez, kizárólag erre a megrendelésre vonatkozóan.
Ezt a számot hozzáadjuk a megrendelési igazolásához, a számlához, a szállítólevélhez, a webes megerősítő e-mailhez és a termékcímkéhez is.
Termékinformáció
GyártóINFINEON
Gyártói cikkszámBSC120N03MSGATMA1
Rendelési kód1775468
más névenBSC120N03MS G, SP000311516
Műszaki adatlap
Channel TypeN Channel
Drain Source Voltage Vds30V
Continuous Drain Current Id39A
Drain Source On State Resistance0.01ohm
Transistor Case StylePG-TDSON
Transistor MountingSurface Mount
Rds(on) Test Voltage10V
Gate Source Threshold Voltage Max1V
Power Dissipation28W
No. of Pins8Pins
Operating Temperature Max150°C
Product Range-
Qualification-
MSLMSL 1 - Unlimited
SVHCNo SVHC (21-Jan-2025)
Termékáttekintés
The BSC120N03MS G is an OptiMOS™ N-channel Power MOSFET sets new standards in power density and energy efficiency. It is tailored to the needs of power management by improved EMI behaviour, as well as increased battery life. It is available in half-bridge configuration.
- Easy to design in
- Increased battery lifetime
- Improved EMI behaviour making external snubber networks obsolete
- Saving space
- Reducing power losses
- Fast switching MOSFET for SMPS
- Optimized for 5V driver application
- Low FOMSW for high frequency SMPS
- 100% Avalanche tested
- Very low ON-resistance RDS (ON) @ VGS = 4.5V
- Excellent gate charge x RDS (ON) product (FOM)
- Qualified according to JEDEC for target applications
- Superior thermal resistance
- Halogen-free, Green device
Alkalmazások
Power Management, Motor Drive & Control, LED Lighting, Computers & Computer Peripherals, Portable Devices, Consumer Electronics
Figyelmeztetések
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Műszaki adatok
Channel Type
N Channel
Continuous Drain Current Id
39A
Transistor Case Style
PG-TDSON
Rds(on) Test Voltage
10V
Power Dissipation
28W
Operating Temperature Max
150°C
Qualification
-
SVHC
No SVHC (21-Jan-2025)
Drain Source Voltage Vds
30V
Drain Source On State Resistance
0.01ohm
Transistor Mounting
Surface Mount
Gate Source Threshold Voltage Max
1V
No. of Pins
8Pins
Product Range
-
MSL
MSL 1 - Unlimited
Műszaki dokumentumok (3)
Alternatíva a következőhöz: BSC120N03MSGATMA1
1 terméktalálat
Jogszabályok és környezetvédelem
Származási ország:
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Malaysia
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Malaysia
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Vámtarifaszám:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibilis:Igen
RoHS
RoHS ftalát-kompatibilitás:Igen
RoHS
SVHC:No SVHC (21-Jan-2025)
Termékmegfelelőségi tanúsítvány letöltése
Termékmegfelelőségi tanúsítvány
Tömeg (kg):.000605
