F4100R12KS4BOSA1
IGBT Module, Four Pack, 130 A, 3.2 V, 660 W, 125 °C, Module

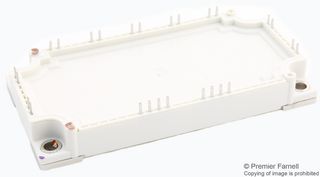

Az ábra csak illusztráció. Tekintse meg a termékleírást.
GyártóINFINEON
Gyártói cikkszámF4100R12KS4BOSA1
Rendelési kód2726109
TermékskálaEconoPACK 3
más névenF4-100R12KS4, SP000100434
Műszaki adatlap
Továbbiakban nem raktározzuk
Termékinformáció
GyártóINFINEON
Gyártói cikkszámF4100R12KS4BOSA1
Rendelési kód2726109
TermékskálaEconoPACK 3
más névenF4-100R12KS4, SP000100434
Műszaki adatlap
IGBT ConfigurationFour Pack
Transistor PolarityN Channel
DC Collector Current130A
Continuous Collector Current130A
Collector Emitter Saturation Voltage3.2V
Collector Emitter Saturation Voltage Vce(on)3.2V
Power Dissipation Pd660W
Power Dissipation660W
Operating Temperature Max125°C
Junction Temperature Tj Max125°C
Collector Emitter Voltage V(br)ceo1.2kV
Transistor Case StyleModule
IGBT TerminationPress Fit
Collector Emitter Voltage Max1.2kV
IGBT TechnologyIGBT 2 Fast
Transistor MountingPanel
Product RangeEconoPACK 3
SVHCNo SVHC (08-Jul-2021)
Műszaki adatok
IGBT Configuration
Four Pack
DC Collector Current
130A
Collector Emitter Saturation Voltage
3.2V
Power Dissipation Pd
660W
Operating Temperature Max
125°C
Collector Emitter Voltage V(br)ceo
1.2kV
IGBT Termination
Press Fit
IGBT Technology
IGBT 2 Fast
Product Range
EconoPACK 3
Transistor Polarity
N Channel
Continuous Collector Current
130A
Collector Emitter Saturation Voltage Vce(on)
3.2V
Power Dissipation
660W
Junction Temperature Tj Max
125°C
Transistor Case Style
Module
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
SVHC
No SVHC (08-Jul-2021)
Műszaki dokumentumok (1)
Jogszabályok és környezetvédelem
Származási ország:
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Hungary
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Hungary
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Vámtarifaszám:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibilis:Igen
RoHS
RoHS ftalát-kompatibilitás:Igen
RoHS
SVHC:No SVHC (08-Jul-2021)
Termékmegfelelőségi tanúsítvány letöltése
Termékmegfelelőségi tanúsítvány
Tömeg (kg):.355072
Termékkövethetőség
