FF300R12KT4HOSA1
IGBT Module, Dual, 450 A, 1.75 V, 1.6 kW, 150 °C, Module

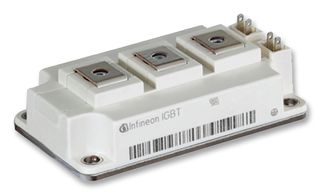

Az ábra csak illusztráció. Tekintse meg a termékleírást.
GyártóINFINEON
Gyártói cikkszámFF300R12KT4HOSA1
Rendelési kód2377254
Termékskála62mm C Series
más névenFF300R12KT4, SP000370607
Műszaki adatlap
28 Van Raktáron
20 Már most lefoglalhat készletet
Kiszállítás 1–2 munkanapon belül
Standard kiszállítás a 17:00 előtt leadott rendelésekre
| Mennyiség | |
|---|---|
| 1+ | 44 829,450 Ft |
| 5+ | 41 006,250 Ft |
| 10+ | 37 179,000 Ft |
Adott egységre meghatározott ár:Each
Legalább: 1
Több: 1
44 829,45 Ft (ÁFA nélkül)
Cikkszám /Tétellel kapcsolatos megjegyzés hozzáadása
Hozzáadva a megrendelési igazolásához, a számlához és a szállítólevélhez, kizárólag erre a megrendelésre vonatkozóan.
Ezt a számot hozzáadjuk a megrendelési igazolásához, a számlához, a szállítólevélhez, a webes megerősítő e-mailhez és a termékcímkéhez is.
Termékinformáció
GyártóINFINEON
Gyártói cikkszámFF300R12KT4HOSA1
Rendelési kód2377254
Termékskála62mm C Series
más névenFF300R12KT4, SP000370607
Műszaki adatlap
Transistor PolarityDual NPN
IGBT ConfigurationDual
DC Collector Current450A
Continuous Collector Current450A
Collector Emitter Saturation Voltage Vce(on)1.75V
Collector Emitter Saturation Voltage1.75V
Power Dissipation1.6kW
Power Dissipation Pd1.6kW
Collector Emitter Voltage V(br)ceo1.2kV
Junction Temperature Tj Max150°C
Operating Temperature Max150°C
Transistor Case StyleModule
IGBT TerminationScrew
No. of Pins7Pins
Collector Emitter Voltage Max1.2kV
IGBT TechnologyIGBT4 - T4
Transistor MountingPanel
Product Range62mm C Series
SVHCNo SVHC (21-Jan-2025)
Termékáttekintés
FF300R12KT4HOSA1 is a 1200V, 300A dual IGBT module with fast TRENCHSTOP™ IGBT4 and optimized emitter controlled diode. Applications include 48 V power distribution, general purpose motor drive - variating frequency and voltage, high voltage direct current (HVDC), photovoltaic, and power conversion.
- Superior solution for frequency controlled inverter drives
- UL/CSA certification with UL1557 E83336, operating temperature up to 150°C
- Optimized switching characteristic like softness and reduced switching losses
- Existing packages with higher current capability
- Flexibility, optimal electrical performance, highest reliability
- 61.4mm width, 106.4mm length, 62mm housing
- Forward voltage is 1.65V typical at IF = 300A, VGE = 0V, Tvj = 25°C
- Isolation test voltage is 4KV typical at RMS, f = 50Hz, t = 1min
Figyelmeztetések
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Műszaki adatok
Transistor Polarity
Dual NPN
DC Collector Current
450A
Collector Emitter Saturation Voltage Vce(on)
1.75V
Power Dissipation
1.6kW
Collector Emitter Voltage V(br)ceo
1.2kV
Operating Temperature Max
150°C
IGBT Termination
Screw
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
SVHC
No SVHC (21-Jan-2025)
IGBT Configuration
Dual
Continuous Collector Current
450A
Collector Emitter Saturation Voltage
1.75V
Power Dissipation Pd
1.6kW
Junction Temperature Tj Max
150°C
Transistor Case Style
Module
No. of Pins
7Pins
IGBT Technology
IGBT4 - T4
Product Range
62mm C Series
Műszaki dokumentumok (3)
Alternatíva a következőhöz: FF300R12KT4HOSA1
2 termék található
Társított termékek
2 termék található
Jogszabályok és környezetvédelem
Származási ország:
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Hungary
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Hungary
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Vámtarifaszám:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibilis:Igen
RoHS
RoHS ftalát-kompatibilitás:Igen
RoHS
SVHC:No SVHC (21-Jan-2025)
Termékmegfelelőségi tanúsítvány letöltése
Termékmegfelelőségi tanúsítvány
Tömeg (kg):.25
