FP40R12KE3BOSA1
IGBT Module, PIM Three Phase Input Rectifier, 55 A, 2.3 V, 200 W, 125 °C, EconoPIM

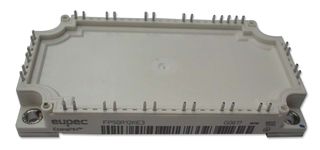

Az ábra csak illusztráció. Tekintse meg a termékleírást.
GyártóINFINEON
Gyártói cikkszámFP40R12KE3BOSA1
Rendelési kód1496944
TermékskálaEconoPIM 2
más névenFP40R12KE3, SP000083565
Továbbiakban nem gyártják
Termékinformáció
GyártóINFINEON
Gyártói cikkszámFP40R12KE3BOSA1
Rendelési kód1496944
TermékskálaEconoPIM 2
más névenFP40R12KE3, SP000083565
Transistor PolarityN Channel
IGBT ConfigurationPIM Three Phase Input Rectifier
Continuous Collector Current55A
DC Collector Current55A
Collector Emitter Saturation Voltage Vce(on)2.3V
Collector Emitter Saturation Voltage2.3V
Power Dissipation200W
Power Dissipation Pd200W
Operating Temperature Max125°C
Junction Temperature Tj Max125°C
Collector Emitter Voltage V(br)ceo1.2kV
Transistor Case StyleEconoPIM
No. of Pins24Pins
IGBT TerminationPress Fit
Collector Emitter Voltage Max1.2kV
IGBT TechnologyIGBT 3 [Trench/Field Stop]
Transistor MountingPanel
Product RangeEconoPIM 2
SVHCNo SVHC (17-Jan-2023)
Alternatíva a következőhöz: FP40R12KE3BOSA1
1 terméktalálat
Termékáttekintés
The FP40R12KE3 is a 3-phase 1200V PIM IGBT module with Trench/Fieldstop IGBT3 emitter controlled diode and NTC. It features low stray inductance module design and copper base plate for optimized heat spread as well as solderable pins.
- High reliability and power density
- Low switching losses
- High switching frequency
- Configuration flexibility
- Compact module concept
Alkalmazások
Power Management, Medical
Figyelmeztetések
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Műszaki adatok
Transistor Polarity
N Channel
Continuous Collector Current
55A
Collector Emitter Saturation Voltage Vce(on)
2.3V
Power Dissipation
200W
Operating Temperature Max
125°C
Collector Emitter Voltage V(br)ceo
1.2kV
No. of Pins
24Pins
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
SVHC
No SVHC (17-Jan-2023)
IGBT Configuration
PIM Three Phase Input Rectifier
DC Collector Current
55A
Collector Emitter Saturation Voltage
2.3V
Power Dissipation Pd
200W
Junction Temperature Tj Max
125°C
Transistor Case Style
EconoPIM
IGBT Termination
Press Fit
IGBT Technology
IGBT 3 [Trench/Field Stop]
Product Range
EconoPIM 2
Műszaki dokumentumok (1)
Jogszabályok és környezetvédelem
Származási ország:
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Germany
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Germany
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Vámtarifaszám:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibilis:Igen
RoHS
RoHS ftalát-kompatibilitás:Igen
RoHS
SVHC:No SVHC (17-Jan-2023)
Termékmegfelelőségi tanúsítvány letöltése
Termékmegfelelőségi tanúsítvány
Tömeg (kg):.18
