FP50R12KE3BOSA1
IGBT Array & Module Transistor, N Channel, 75 A, 1.7 V, 280 W, 1.2 kV, Module

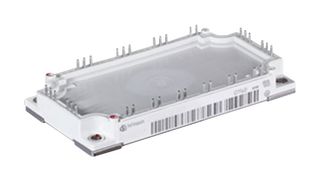

Az ábra csak illusztráció. Tekintse meg a termékleírást.
GyártóINFINEON
Gyártói cikkszámFP50R12KE3BOSA1
Rendelési kód2726169
TermékskálaEconoPIM 3
más névenFP50R12KE3, SP000101740
Műszaki adatlap
4 Van Raktáron
10 Már most lefoglalhat készletet
Kiszállítás 1–2 munkanapon belül
Standard kiszállítás a 17:00 előtt leadott rendelésekre
| Mennyiség | |
|---|---|
| 1+ | 38 402,100 Ft |
| 5+ | 38 179,350 Ft |
| 10+ | 37 952,550 Ft |
Adott egységre meghatározott ár:Each
Legalább: 1
Több: 1
38 402,10 Ft (ÁFA nélkül)
Cikkszám /Tétellel kapcsolatos megjegyzés hozzáadása
Hozzáadva a megrendelési igazolásához, a számlához és a szállítólevélhez, kizárólag erre a megrendelésre vonatkozóan.
Ezt a számot hozzáadjuk a megrendelési igazolásához, a számlához, a szállítólevélhez, a webes megerősítő e-mailhez és a termékcímkéhez is.
Termékinformáció
GyártóINFINEON
Gyártói cikkszámFP50R12KE3BOSA1
Rendelési kód2726169
TermékskálaEconoPIM 3
más névenFP50R12KE3, SP000101740
Műszaki adatlap
IGBT ConfigurationPIM Three Phase Input Rectifier
Transistor PolarityN Channel
DC Collector Current75A
Continuous Collector Current75A
Collector Emitter Saturation Voltage1.7V
Collector Emitter Saturation Voltage Vce(on)1.7V
Power Dissipation280W
Power Dissipation Pd280W
Operating Temperature Max125°C
Junction Temperature Tj Max125°C
Transistor Case StyleModule
IGBT TerminationPress Fit
Collector Emitter Voltage Max1.2kV
Collector Emitter Voltage V(br)ceo1.2kV
IGBT TechnologyIGBT 3 [Trench/Field Stop]
Transistor MountingPanel
Product RangeEconoPIM 3
SVHCNo SVHC (21-Jan-2025)
Termékáttekintés
1200V, 50A PIM three phase input rectifier IGBT module with low sat & fast TRENCHSTOP™ IGBT3 and NTC.
- Low stray inductance module design
- High reliability and power density
- Copper base plate for optimized heat spread
- Solderable pins
- Low switching losses
- High switching frequency
- Compact module concept
- Optimized customer’s development cycle time and cost
- Configuration flexibility
- Fast, reliable and low cost mounting concept
Figyelmeztetések
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Műszaki adatok
IGBT Configuration
PIM Three Phase Input Rectifier
DC Collector Current
75A
Collector Emitter Saturation Voltage
1.7V
Power Dissipation
280W
Operating Temperature Max
125°C
Transistor Case Style
Module
Collector Emitter Voltage Max
1.2kV
IGBT Technology
IGBT 3 [Trench/Field Stop]
Product Range
EconoPIM 3
Transistor Polarity
N Channel
Continuous Collector Current
75A
Collector Emitter Saturation Voltage Vce(on)
1.7V
Power Dissipation Pd
280W
Junction Temperature Tj Max
125°C
IGBT Termination
Press Fit
Collector Emitter Voltage V(br)ceo
1.2kV
Transistor Mounting
Panel
SVHC
No SVHC (21-Jan-2025)
Műszaki dokumentumok (2)
Jogszabályok és környezetvédelem
Származási ország:
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Hungary
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Hungary
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Vámtarifaszám:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibilis:Igen
RoHS
RoHS ftalát-kompatibilitás:Igen
RoHS
SVHC:No SVHC (21-Jan-2025)
Termékmegfelelőségi tanúsítvány letöltése
Termékmegfelelőségi tanúsítvány
Tömeg (kg):.000306
