Rendelhető
A gyártó standard átfutási ideje: 28 hét
Értesítsenek ismét készleten lévő termékről
| Mennyiség | |
|---|---|
| 1+ | 22 364,100 Ft |
| 5+ | 20 808,900 Ft |
| 10+ | 19 249,650 Ft |
| 50+ | 18 370,800 Ft |
Adott egységre meghatározott ár:Each
Legalább: 1
Több: 1
22 364,10 Ft (ÁFA nélkül)
Cikkszám /Tétellel kapcsolatos megjegyzés hozzáadása
Hozzáadva a megrendelési igazolásához, a számlához és a szállítólevélhez, kizárólag erre a megrendelésre vonatkozóan.
Ezt a számot hozzáadjuk a megrendelési igazolásához, a számlához, a szállítólevélhez, a webes megerősítő e-mailhez és a termékcímkéhez is.
Termékinformáció
GyártóINFINEON
Gyártói cikkszámFS75R07W2E3B11ABOMA1
Rendelési kód3267603
TermékskálaEasyPACK
más névenFS75R07W2E3_B11A, SP000865130
Műszaki adatlap
IGBT ConfigurationSix Pack [Full Bridge]
Continuous Collector Current95A
DC Collector Current95A
Collector Emitter Saturation Voltage Vce(on)1.45V
Collector Emitter Saturation Voltage1.45V
Power Dissipation275W
Power Dissipation Pd275W
Junction Temperature Tj Max150°C
Operating Temperature Max150°C
Transistor Case StyleModule
IGBT TerminationPress Fit
Collector Emitter Voltage V(br)ceo650V
Collector Emitter Voltage Max650V
IGBT TechnologyIGBT 3 [Trench/Field Stop]
Transistor MountingPanel
Product RangeEasyPACK
SVHCNo SVHC (21-Jan-2025)
Termékáttekintés

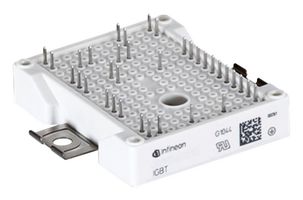

FS75R07W2E3B11ABOMA1 is an EasyPACK module with Trench/Fieldstop IGBT3 and emitter controlled. Typical applications include hybrid electrical vehicles, motor drives and air conditioning.
- Collector-emitter- voltage Vces of 650V(Tvj = 25°C)
- Continuous DC collector current Ic of 75A(Tc = 80°C, Tvj max = 175°C )
- Repetitive peak collector current of 150A(tp = 1ms)
- Total power dissipation of 275W
- Low switching losses
- Rugged mounting due to integrated mounting clamps
- High power density and compact design
- Integrated NTC temperature sensor
Figyelmeztetések
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Műszaki adatok
IGBT Configuration
Six Pack [Full Bridge]
DC Collector Current
95A
Collector Emitter Saturation Voltage
1.45V
Power Dissipation Pd
275W
Operating Temperature Max
150°C
IGBT Termination
Press Fit
Collector Emitter Voltage Max
650V
Transistor Mounting
Panel
SVHC
No SVHC (21-Jan-2025)
Continuous Collector Current
95A
Collector Emitter Saturation Voltage Vce(on)
1.45V
Power Dissipation
275W
Junction Temperature Tj Max
150°C
Transistor Case Style
Module
Collector Emitter Voltage V(br)ceo
650V
IGBT Technology
IGBT 3 [Trench/Field Stop]
Product Range
EasyPACK
Műszaki dokumentumok (1)
Jogszabályok és környezetvédelem
Származási ország:
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Germany
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Germany
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Vámtarifaszám:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibilis:Igen
RoHS
RoHS ftalát-kompatibilitás:Igen
RoHS
SVHC:No SVHC (21-Jan-2025)
Termékmegfelelőségi tanúsítvány letöltése
Termékmegfelelőségi tanúsítvány
Tömeg (kg):.01
