IM535U6DXKMA1
Intelligent Power Module (IPM), IGBT, 600 V, 30 A, 2 kV, DIP, DIPIPM

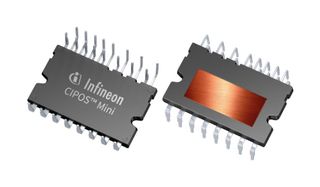

Az ábra csak illusztráció. Tekintse meg a termékleírást.
GyártóINFINEON
Gyártói cikkszámIM535U6DXKMA1
Rendelési kód3625309
TermékskálaCIPOS Mini
más névenIM535-U6D, SP003944830
Műszaki adatlap
Rendelhető
A gyártó standard átfutási ideje: 30 hét
Értesítsenek ismét készleten lévő termékről
| Mennyiség | |
|---|---|
| 1+ | 7 500,600 Ft |
| 5+ | 6 322,050 Ft |
| 10+ | 5 139,450 Ft |
| 50+ | 4 681,800 Ft |
| 100+ | 4 224,150 Ft |
| 250+ | 4 139,100 Ft |
Adott egységre meghatározott ár:Each
Legalább: 1
Több: 1
7 500,60 Ft (ÁFA nélkül)
Cikkszám /Tétellel kapcsolatos megjegyzés hozzáadása
Hozzáadva a megrendelési igazolásához, a számlához és a szállítólevélhez, kizárólag erre a megrendelésre vonatkozóan.
Ezt a számot hozzáadjuk a megrendelési igazolásához, a számlához, a szállítólevélhez, a webes megerősítő e-mailhez és a termékcímkéhez is.
Termékinformáció
GyártóINFINEON
Gyártói cikkszámIM535U6DXKMA1
Rendelési kód3625309
TermékskálaCIPOS Mini
más névenIM535-U6D, SP003944830
Műszaki adatlap
IPM Power DeviceIGBT
Voltage Rating (Vces / Vdss)600V
Current Rating (Ic / Id)30A
Isolation Voltage2kV
IPM Case StyleDIP
IPM SeriesDIPIPM
Product RangeCIPOS Mini
SVHCNo SVHC (21-Jan-2025)
Termékáttekintés
IM535U6DXKMA1 is a CIPOS™ Mini 600V, 30A three-phase TRENCHSTOP™ IGBT based intelligent power module with open emitter in DIP 36x21D package. It provides fully featured compact inverter solution with DCB substrate to enable excellent thermal performance. Moreover, it enables higher power capability based on Infineon’s leading-edge TRENCHSTOP™ IGBTs and anti-parallel diodes together with optimized SOI gate driver along with excellent thermal conduction and electrical isolation.
- Based on TRENCHSTOP™ IGBT
- Rugged SOI gate driver technology
- Integrated bootstrap function
- Over current shutdown
- All of 6 switches turn off during protection
- Under-voltage lockout at all channels
- Sleep function
- Cross-conduction prevention
- Built-in temperature monitoring
- Motor power rating up to 3000 W at 10 kHz
Műszaki adatok
IPM Power Device
IGBT
Current Rating (Ic / Id)
30A
IPM Case Style
DIP
Product Range
CIPOS Mini
Voltage Rating (Vces / Vdss)
600V
Isolation Voltage
2kV
IPM Series
DIPIPM
SVHC
No SVHC (21-Jan-2025)
Műszaki dokumentumok (2)
Jogszabályok és környezetvédelem
Származási ország:
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:South Korea
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:South Korea
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Vámtarifaszám:85423190
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibilis:Igen
RoHS
RoHS ftalát-kompatibilitás:Igen
RoHS
SVHC:No SVHC (21-Jan-2025)
Termékmegfelelőségi tanúsítvány letöltése
Termékmegfelelőségi tanúsítvány
Tömeg (kg):.002
