TDB6HK180N16RRBOSA1
IGBT Module, 140 A, 1.75 V, 515 W, 150 °C, Module

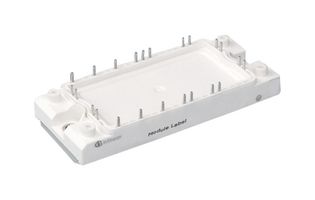

Az ábra csak illusztráció. Tekintse meg a termékleírást.
GyártóINFINEON
Gyártói cikkszámTDB6HK180N16RRBOSA1
Rendelési kód2839522
TermékskálaEconoPACK 2
más névenTDB6HK180N16RR, SP001083750
Műszaki adatlap
Továbbiakban nem gyártják
Termékinformáció
GyártóINFINEON
Gyártói cikkszámTDB6HK180N16RRBOSA1
Rendelési kód2839522
TermékskálaEconoPACK 2
más névenTDB6HK180N16RR, SP001083750
Műszaki adatlap
Transistor PolarityN Channel
IGBT Configuration-
Continuous Collector Current140A
DC Collector Current140A
Collector Emitter Saturation Voltage Vce(on)1.75V
Collector Emitter Saturation Voltage1.75V
Power Dissipation515W
Power Dissipation Pd515W
Operating Temperature Max150°C
Collector Emitter Voltage V(br)ceo1.2kV
Junction Temperature Tj Max150°C
Transistor Case StyleModule
IGBT TerminationPress Fit
Collector Emitter Voltage Max1.2kV
IGBT Technology-
Transistor MountingPanel
Product RangeEconoPACK 2
SVHCNo SVHC (17-Jan-2023)
Termékáttekintés
Figyelmeztetések
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Műszaki adatok
Transistor Polarity
N Channel
Continuous Collector Current
140A
Collector Emitter Saturation Voltage Vce(on)
1.75V
Power Dissipation
515W
Operating Temperature Max
150°C
Junction Temperature Tj Max
150°C
IGBT Termination
Press Fit
IGBT Technology
-
Product Range
EconoPACK 2
IGBT Configuration
-
DC Collector Current
140A
Collector Emitter Saturation Voltage
1.75V
Power Dissipation Pd
515W
Collector Emitter Voltage V(br)ceo
1.2kV
Transistor Case Style
Module
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
SVHC
No SVHC (17-Jan-2023)
Műszaki dokumentumok (1)
Jogszabályok és környezetvédelem
Származási ország:
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Hungary
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Hungary
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Vámtarifaszám:85415000
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibilis:Igen
RoHS
RoHS ftalát-kompatibilitás:Igen
RoHS
SVHC:No SVHC (17-Jan-2023)
Termékmegfelelőségi tanúsítvány letöltése
Termékmegfelelőségi tanúsítvány
Tömeg (kg):.0001
