NCN26010XMNTXG
Ethernet MAC Controller, IEEE 802.3, 10 Mbps, PHY SPI Interface, 3.3 V, QFN-32

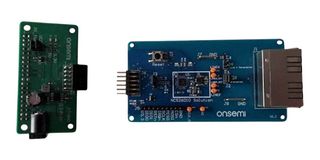

Az ábra csak illusztráció. Tekintse meg a termékleírást.
3496 Van Raktáron
Többre van szüksége?
Kiszállítás 1–2 munkanapon belül
Standard kiszállítás a 17:00 előtt leadott rendelésekre
| Mennyiség | |
|---|---|
| 10+ | 1 939,950 Ft |
| 25+ | 1 688,850 Ft |
| 50+ | 1 555,200 Ft |
| 100+ | 1 291,950 Ft |
| 250+ | 1 166,400 Ft |
| 500+ | 1 109,700 Ft |
Adott egységre meghatározott ár:Each (Supplied on Cut Tape)
Legalább: 10
Több: 1
20 794,50 Ft (ÁFA nélkül)
Erre a termékre 1 395,00 Ft összegű újratekercselési díjat számolunk fel
Cikkszám /Tétellel kapcsolatos megjegyzés hozzáadása
Hozzáadva a megrendelési igazolásához, a számlához és a szállítólevélhez, kizárólag erre a megrendelésre vonatkozóan.
Ezt a számot hozzáadjuk a megrendelési igazolásához, a számlához, a szállítólevélhez, a webes megerősítő e-mailhez és a termékcímkéhez is.
Termékinformáció
GyártóONSEMI
Gyártói cikkszámNCN26010XMNTXG
Rendelési kód4036809RL
Műszaki adatlap
Data Rate10Mbps
Device TypeMAC & PHY Ethernet Controller
Supported StandardsIEEE 802.3cg
Ethernet TypeIEEE 802.3cg
Application Sub Type10BASE-T1S Industrial Ethernet MAC/PHY Controller
Supply Voltage Min2.97V
Supply Voltage Max3.63V
Controller IC Case StyleQFN
IC Case / PackageQFN
No. of Pins32Pins
IC Interface TypeSPI
IC MountingSurface Mount
Operating Temperature Min-40°C
Operating Temperature Max125°C
Qualification-
Product Range-
Automotive Qualification Standard-
SVHCNo SVHC (27-Jun-2024)
Termékáttekintés
NCN26010XMNTXG is a 10 Mb/s industrial Ethernet MAC + PHY IC controller in a 32 pin QFN package. The NCN26010 device is an IEEE 802.3cg compliant Ethernet transceiver including a Media Access Controller (MAC), a PLCA Reconciliation Sublayer (RS) and a 10BASE−T1S PHY designed for industrial multi−drop Ethernet. It provides all physical layer functions needed to transmit and receive data over a single unshielded twisted pair. NCN26010 communicates to host MCUs via the Open Alliance MACPHY SPI protocol.
- 10BASE−T1S – IEEE 802.3cg compliant
- 3.3V supply voltage
- Two configurable digital outputs that can drive low current LEDs
- Integrated MAC and 10BASE−T1S PHY
- Open alliance compatible SPI interface for exchanging configuration and data frames to host
- Supports IEEE802.3 CSMA/CD collision detection
- PLCA through local configuration for collision−free operation on a shared medium (multi drop)
- Enhanced noise immunity mode, allowing communication at noise levels exceeding IEEE 802.3cg
- Supports <gt/>8 nodes over <gt/>25 m UTP cable, support for bootstrap in isolated mode
- Fast start-up: <lt/>100ms
Műszaki adatok
Data Rate
10Mbps
Supported Standards
IEEE 802.3cg
Application Sub Type
10BASE-T1S Industrial Ethernet MAC/PHY Controller
Supply Voltage Max
3.63V
IC Case / Package
QFN
IC Interface Type
SPI
Operating Temperature Min
-40°C
Qualification
-
Automotive Qualification Standard
-
Device Type
MAC & PHY Ethernet Controller
Ethernet Type
IEEE 802.3cg
Supply Voltage Min
2.97V
Controller IC Case Style
QFN
No. of Pins
32Pins
IC Mounting
Surface Mount
Operating Temperature Max
125°C
Product Range
-
SVHC
No SVHC (27-Jun-2024)
Műszaki dokumentumok (1)
Jogszabályok és környezetvédelem
Származási ország:
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:China
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:China
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Vámtarifaszám:85423190
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibilis:Igen
RoHS
RoHS ftalát-kompatibilitás:Igen
RoHS
SVHC:No SVHC (27-Jun-2024)
Termékmegfelelőségi tanúsítvány letöltése
Termékmegfelelőségi tanúsítvány
Tömeg (kg):.000742
