ISL8205MIRZ-T7A
DC/DC POL Converter, Adjustable, Synchronous Buck, 1.835 MHz, 600 mV to 5 V out, 5 A, QFN-22

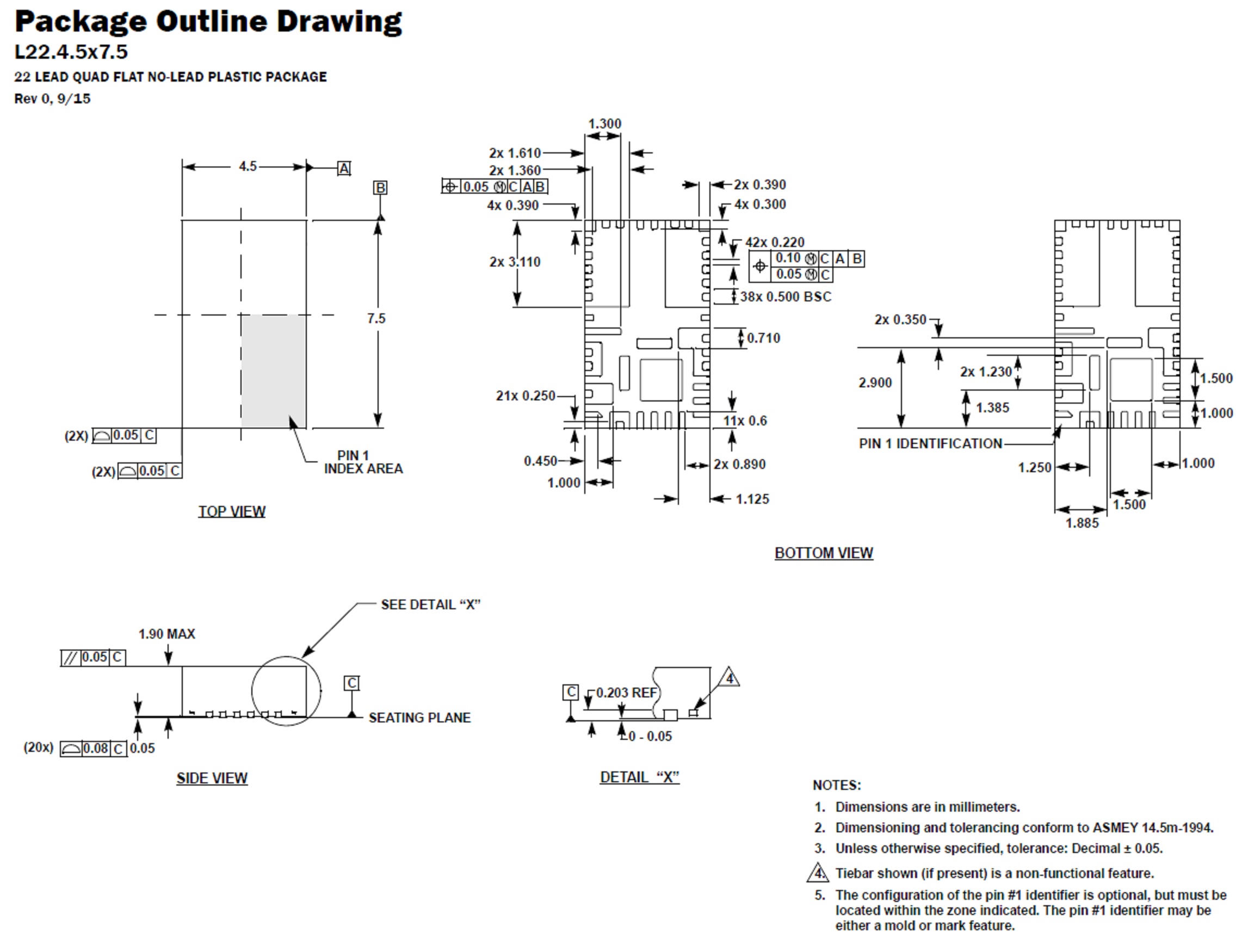

Az ábra csak illusztráció. Tekintse meg a termékleírást.
GyártóRENESAS
Gyártói cikkszámISL8205MIRZ-T7A
Rendelési kód2581148RL
TermékskálaISL8205M Series
Műszaki adatlap
Termékinformáció
GyártóRENESAS
Gyártói cikkszámISL8205MIRZ-T7A
Rendelési kód2581148RL
TermékskálaISL8205M Series
Műszaki adatlap
DC / DC Converter TypeQFN-EP-22, Module
Input Voltage Min2.6V
Input Voltage Max5.5V
No. of Outputs1 Output
DC / DC Converter IC CaseQFN
No. of Pins22Pins
Output Current5A
Output Voltage Min600mV
Output Voltage Max5V
Switching Frequency1.835MHz
TopologySynchronous Buck (Step Down)
Operating Temperature Max85°C
Product RangeISL8205M Series
Termékáttekintés
The ISL8205M power module is a single channel synchronous step-down complete power supply, capable of delivering up to 5A of continuous current. Operating from a single 2.6V to 5.5V input power rail and integrating controller, power inductor and MOSFETs, the ISL8205M only requires a few external components to operate and is optimized for space constrained and portable battery operated applications.
- 5A single channel complete power supply
- 2.6V to 5.5V input voltage range
- Adjustable output voltage range
- Default 1.8MHz current mode control operations
- Programmable soft-start
- Soft-stop output discharge
- Dedicated enable pin and power-good flag
Alkalmazások
Portable Devices, Power Supplies
Figyelmeztetések
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Műszaki adatok
DC / DC Converter Type
QFN-EP-22, Module
Input Voltage Max
5.5V
DC / DC Converter IC Case
QFN
Output Current
5A
Output Voltage Max
5V
Topology
Synchronous Buck (Step Down)
Product Range
ISL8205M Series
Input Voltage Min
2.6V
No. of Outputs
1 Output
No. of Pins
22Pins
Output Voltage Min
600mV
Switching Frequency
1.835MHz
Operating Temperature Max
85°C
Műszaki dokumentumok (4)
Társított termékek
3 termék található
Jogszabályok és környezetvédelem
Származási ország:
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Malaysia
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Malaysia
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Vámtarifaszám:85423990
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibilis:Igen
RoHS
RoHS ftalát-kompatibilitás:Igen
RoHS
Termékmegfelelőségi tanúsítvány letöltése
Termékmegfelelőségi tanúsítvány
Tömeg (kg):.000026
