SKYPER 32 R
IGBT Driver, Half Bridge, 15 A, 14.4 V to 15.6 VPCB-40

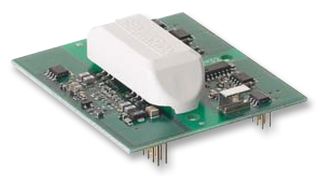

Az ábra csak illusztráció. Tekintse meg a termékleírást.
GyártóSEMIKRON
Gyártói cikkszámSKYPER 32 R
Rendelési kód1300530
TermékskálaSKYPER Series
Műszaki adatlap
111 Van Raktáron
Többre van szüksége?
EXPRESSZ kiszállítás 1–2 munkanapon belül
Rendeljen legkésőbb 17:00-ig
INGYENES standard kiszállítás
0,00 Ft és annál nagyobb értékű megrendelés esetén
A pontos kiszállítási időt a pénztárnál számítjuk ki
Amíg a készlet tart
| Mennyiség | |
|---|---|
| 1+ | 44 813,250 Ft |
| 5+ | 41 662,350 Ft |
| 10+ | 37 932,300 Ft |
Adott egységre meghatározott ár:Each
Legalább: 1
Több: 1
44 813,25 Ft (ÁFA nélkül)
Cikkszám /Tétellel kapcsolatos megjegyzés hozzáadása
Hozzáadva a megrendelési igazolásához, a számlához és a szállítólevélhez, kizárólag erre a megrendelésre vonatkozóan.
Ezt a számot hozzáadjuk a megrendelési igazolásához, a számlához, a szállítólevélhez, a webes megerősítő e-mailhez és a termékcímkéhez is.
Termékinformáció
GyártóSEMIKRON
Gyártói cikkszámSKYPER 32 R
Rendelési kód1300530
TermékskálaSKYPER Series
Műszaki adatlap
No. of Channels2Channels
IGBT ConfigurationDual [Half Bridge]
Continuous Collector Current-
Driver ConfigurationHalf Bridge
Collector Emitter Saturation Voltage-
Power Switch TypeIGBT
Power Dissipation-
Operating Temperature Max85°C
No. of Pins40Pins
IC Case / PackagePCB
Transistor Case StyleDIP
IC MountingThrough Hole
IGBT TerminationSolder
Collector Emitter Voltage Max1.7kV
IGBT Technology-
Transistor MountingThrough Hole
Supply Voltage Min14.4V
Product RangeSKYPER Series
Supply Voltage Max15.6V
Operating Temperature Min-40°C
Input Delay1.1µs
Output Delay1.1µs
SVHCNo SVHC (15-Jun-2015)
Alternatíva a következőhöz: SKYPER 32 R
1 terméktalálat
Termékáttekintés
The SKYPER 32 R is a Dual IGBT Driver IC, the 32-core constitutes an interface between IGBT modules and the controller. The driver is developed according to the requirements of UL standard. This core is a half bridge driver. Basic functions for driving, potential separation and protection are integrated in the driver. Thus it can be used to build up a driver solution for IGBT module.
- Two output channels
- Integrated potential free power supply for secondary side
- Short pulse suppression
- Under voltage protection
- Drive interlock (dead time) top/bottom (DT)
- Shutdown input
- Up to 1200VDC bus voltage
Alkalmazások
Industrial
Műszaki adatok
No. of Channels
2Channels
Continuous Collector Current
-
Collector Emitter Saturation Voltage
-
Power Dissipation
-
No. of Pins
40Pins
Transistor Case Style
DIP
IGBT Termination
Solder
IGBT Technology
-
Supply Voltage Min
14.4V
Supply Voltage Max
15.6V
Input Delay
1.1µs
SVHC
No SVHC (15-Jun-2015)
IGBT Configuration
Dual [Half Bridge]
Driver Configuration
Half Bridge
Power Switch Type
IGBT
Operating Temperature Max
85°C
IC Case / Package
PCB
IC Mounting
Through Hole
Collector Emitter Voltage Max
1.7kV
Transistor Mounting
Through Hole
Product Range
SKYPER Series
Operating Temperature Min
-40°C
Output Delay
1.1µs
Műszaki dokumentumok (2)
Jogszabályok és környezetvédelem
Származási ország:
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Germany
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Germany
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Vámtarifaszám:85423990
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibilis:Igen
RoHS
RoHS ftalát-kompatibilitás:Igen
RoHS
SVHC:No SVHC (15-Jun-2015)
Termékmegfelelőségi tanúsítvány letöltése
Termékmegfelelőségi tanúsítvány
Tömeg (kg):.029
