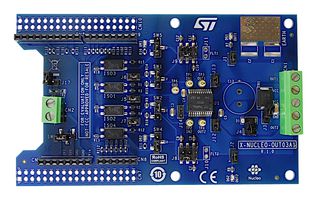

X-NUCLEO-OUT03A1
Expansion Board, IPS2050H, ARM Cortex-M, STM32 Nucleo Board
Az ábra csak illusztráció. Tekintse meg a termékleírást.
2 Van Raktáron
Többre van szüksége?
Kiszállítás 1–2 munkanapon belül
Standard kiszállítás a 17:00 előtt leadott rendelésekre
| Mennyiség | |
|---|---|
| 1+ | 16 459,200 Ft |
Adott egységre meghatározott ár:Each
Legalább: 1
Több: 1
16 459,20 Ft (ÁFA nélkül)
Cikkszám /Tétellel kapcsolatos megjegyzés hozzáadása
Hozzáadva a megrendelési igazolásához, a számlához és a szállítólevélhez, kizárólag erre a megrendelésre vonatkozóan.
Ezt a számot hozzáadjuk a megrendelési igazolásához, a számlához, a szállítólevélhez, a webes megerősítő e-mailhez és a termékcímkéhez is.
Termékinformáció
GyártóSTMICROELECTRONICS
Gyártói cikkszámX-NUCLEO-OUT03A1
Rendelési kód3929078
Műszaki adatlap
Silicon ManufacturerSTMicroelectronics
Core ArchitectureARM
Core Sub-ArchitectureCortex-M
Silicon Core NumberIPS2050H
Silicon Family Name-
For Use WithSTMicroelectronics STM32 Nucleo Board
Kit ContentsExpansion Board IPS2050H
Product Range-
SVHCNo SVHC (21-Jan-2025)
Termékáttekintés
Industrial digital output expansion board based on IPS2050H for STM32 Nucleo provides a powerful and flexible environment for the evaluation of the driving and diagnostic capabilities of the IPS2050H (dual high-side smart power solid state relay) in a digital output module connected to 2.5A (max.) industrial loads. It interfaces with the microcontroller on the STM32 Nucleo via 5KV optocouplers driven by GPIO pins, Arduino UNO R3 (default configuration) and ST morpho (optional not mounted) connectors.
- Based on IPS2050H dual high-side switch: under-voltage lock-out, smart driving of capacitive load
- Application board operating range: 8 to 33V/0 to 2.5A
- Extended voltage operating range (J3 open) up to 60V
- Green LEDs for output on/off status
- Red LEDs for per-channel diagnostic (overload and overheating)
- 5KV galvanic isolation
- Supply rail reverse polarity protection
- EMC compliance with IEC61000-4-2, IEC61000-4-3, IEC61000-4-5
- Equipped with Arduino UNO R3 connectors and CE certified
- Compatible with STM32 Nucleo development boards
Műszaki adatok
Silicon Manufacturer
STMicroelectronics
Core Sub-Architecture
Cortex-M
Silicon Family Name
-
Kit Contents
Expansion Board IPS2050H
SVHC
No SVHC (21-Jan-2025)
Core Architecture
ARM
Silicon Core Number
IPS2050H
For Use With
STMicroelectronics STM32 Nucleo Board
Product Range
-
Műszaki dokumentumok (2)
Társított termékek
4 termék található
Jogszabályok és környezetvédelem
Származási ország:
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Italy
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:Italy
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Vámtarifaszám:90230080
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibilis:Igen
RoHS
RoHS ftalát-kompatibilitás:Igen
RoHS
SVHC:No SVHC (21-Jan-2025)
Termékmegfelelőségi tanúsítvány letöltése
Termékmegfelelőségi tanúsítvány
Tömeg (kg):.0459
