760308101

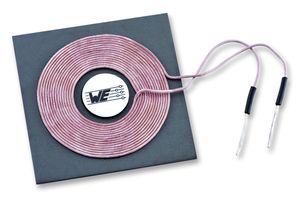

Charging Coil, Wireless, WE-WPCC Series, 24 µH, ± 10%, 0.1 ohm, 1 Coil, 1 Layer
Az ábra csak illusztráció. Tekintse meg a termékleírást.
GyártóWURTH ELEKTRONIK
Gyártói cikkszám760308101
Rendelési kód2114371
TermékskálaWE-WPCC Series
Műszaki adatlap
Rendelhető
A gyártó standard átfutási ideje: 29 hét
Értesítsenek ismét készleten lévő termékről
| Mennyiség | |
|---|---|
| 1+ | 8 055,450 Ft |
| 10+ | 6 690,600 Ft |
| 20+ | 6 370,650 Ft |
Adott egységre meghatározott ár:Each
Legalább: 1
Több: 1
8 055,45 Ft (ÁFA nélkül)
Cikkszám /Tétellel kapcsolatos megjegyzés hozzáadása
Hozzáadva a megrendelési igazolásához, a számlához és a szállítólevélhez, kizárólag erre a megrendelésre vonatkozóan.
Ezt a számot hozzáadjuk a megrendelési igazolásához, a számlához, a szállítólevélhez, a webes megerősítő e-mailhez és a termékcímkéhez is.
Termékinformáció
GyártóWURTH ELEKTRONIK
Gyártói cikkszám760308101
Rendelési kód2114371
TermékskálaWE-WPCC Series
Műszaki adatlap
Product RangeWE-WPCC Series
Inductance24µH
Inductance Tolerance± 10%
DC Resistance Max0.1ohm
No. of Coils1 Coil
No. of Layers1 Layer
Saturation Current (Isat)10A
Self Resonant Frequency6MHz
Quality Factor90@125kHz
AC Current Rating-
Product Length53.3mm
Product Width53.3mm
Product Height6mm
Inductor MountingBoard Mount
Operating Temperature Min-20°C
Operating Temperature Max105°C
SVHCNo SVHC (21-Jan-2025)
Termékáttekintés
The WE-WPCC series Wireless Power Charging Receiver Coil suitable for portable devices used in a clean area, where connectors pose a risk of polluting. It is also ideal for devices with a large number of mating cycles to avoid connector damage, hand-held devices and portable media players.
- Qi standard compliant
- Litz wire used
- -20 to 105°C Operating temperature range
Alkalmazások
Power Management, Industrial, Medical
Figyelmeztetések
Cleaning agents that are used to clean the customer application might damage or change the characteristics of the component, body, pins or termination.
Műszaki adatok
Product Range
WE-WPCC Series
Inductance Tolerance
± 10%
No. of Coils
1 Coil
Saturation Current (Isat)
10A
Quality Factor
90@125kHz
Product Length
53.3mm
Product Height
6mm
Operating Temperature Min
-20°C
SVHC
No SVHC (21-Jan-2025)
Inductance
24µH
DC Resistance Max
0.1ohm
No. of Layers
1 Layer
Self Resonant Frequency
6MHz
AC Current Rating
-
Product Width
53.3mm
Inductor Mounting
Board Mount
Operating Temperature Max
105°C
Műszaki dokumentumok (1)
Társított termékek
4 termék található
Jogszabályok és környezetvédelem
Származási ország:
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:China
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.Származási ország:China
Az ország, amelyben az utolsó jelentősebb gyártás történt meg.
Vámtarifaszám:85043180
US ECCN:EAR99
EU ECCN:NLR
RoHS-kompatibilis:Igen
RoHS
RoHS ftalát-kompatibilitás:Igen
RoHS
SVHC:No SVHC (21-Jan-2025)
Termékmegfelelőségi tanúsítvány letöltése
Termékmegfelelőségi tanúsítvány
Tömeg (kg):.068606
